日研 切割刀輪 & 軸芯
碳化超硬合金
切割刀輪
- 特徵
- 與超硬合金製造商一同對材質的研究，終於開發出到目前為止沒有的合金鋼材質。
選定此材質來做切割之用途可完美呈現出此產品的低單價高品質的表現。
- ※超硬合金製&燒結鑽石製切割刀輪皆為本公司最先開發的商品。
- ※可對應各大廠牌切割機所使用刀輪尺寸。
- 切割材質種類
- UX1 ：薄板到厚板之全種類玻璃，具有可承受超時使用的實績之材質。
ZX ：液晶玻璃的薄板到中厚板。此材質壽命為UX1的兩倍。
UZ ：為薄板專用而開發的最強硬度與超長壽命之材質。為UX1的3倍!
※長壽命品ZX．UZ的外徑Φ2.0和Φ2.5的研磨細度只限定於TYPE F與TYPE D。
- 用途
- LCD，PDP，石英玻璃，半強化玻璃，硬質玻璃，藍寶石玻璃，晶圓板，陶瓷基板，鏡，彩繪玻璃，相機鏡片，鏡子，眼鏡，照後鏡，玻璃圓管，汽車玻璃，一般建築用玻璃等
- 刀刃角度
- 80~165度為標準角度，可任意指定所需求之角度。
- 研磨粗細度
- TYPE C ： 起點可達到滑刀量最少的一般粗細度。
TYPE F ： LCD, 薄板，精密切割用的研磨粗細度。
TYPE D ： LCD, 限定薄板用極細切割線的研磨粗細度。
- 規格表單位(mm)
-
| 外徑 (D) |
內徑 (H) |
厚度 (T) |
| 2.0 |
0.8 |
0.64, 0.65 |
| 2.5 |
0.8 |
0.64, 0.65 |
| 3.0 |
0.8 |
0.64, 0.65 |
| 3.2 |
1.1 |
0.64, 0.65 |
| 4.0 |
0.9 |
1.0 |
| 4.3 |
1.4 |
1.1 |
| 4.3, 5.0 |
1.3 |
0.7 |
| 5.0 |
1.4, 1.5 |
1.0, 1.1 |
| 6.0 |
1.4, 1.5 |
1.0, 1.1 |
※以上規格以外之尺寸也可製作，請向弊公司聯絡確認。
軸芯
- 特徵
- ・可長久維持與切割刀輪的迴轉摩擦特性之超硬合金製軸芯。
- ・以表面鏡面研磨加工達到滑動優良，油式切割可對應。
- ・軸芯表面發生明顯摩擦痕跡或段差出現時請必須更換。
- ・建議於刀輪更換時軸芯也同時更換。
- ※各廠牌切割機所使用尺寸皆可對應。
- 規格表單位(mm)
-
| 外徑 (φD) |
長度 (L) |
| 0.8 |
3.5～8.0 |
| 0.9 |
3.5～8.0 |
| 1.0 |
3.5～10.0 |
| 1.1 |
3.5～10.0 |
| 1.2 |
3.5～10.0 |
| 1.3 |
3.5～10.0 |
| 1.4 |
3.5～10.0 |
| 1.5 |
3.5～10.0 |
※以上規格以外之尺寸也可製作，請向本公司聯絡確認。
燒結鑽石製(P.C.D.)
切割刀輪
- 特徵
- 有超硬合金刀輪的約10~20倍的長壽命大幅減少更換時間，對成本減少有極大幫助。
也可以再研磨加工來讓成本更加低減。
鑽石粒子本身有良好的附著性，油式切割更能有超長壽命的表現。
- 用途
- LCD，PDP，石英玻璃，半強化玻璃，硬質玻璃，藍寶石玻璃，晶圓板，彩繪玻璃，相機鏡片，鏡子，眼鏡，照後鏡, 玻璃圓管，汽車玻璃，一般建築用玻璃等
- 刀刃角度
- 80~165度為標準角度，可任意指定所需求之角度。
- 研磨粗細度
- TYPE C ： 起點可達到滑刀量最少的一般粗細度。
TYPE F ： LCD, 薄板，精密切割用的研磨粗細度。
TYPE D ： LCD, 限定薄板用極細切割線的研磨粗細度。
- 規格表單位(mm)
-
| 外徑 (D) |
內徑 (H) |
厚度 (T) |
| 2.0 |
0.8 |
0.65 |
| 2.5 |
0.8 |
0.65 |
| 3.0 |
0.8 |
0.65 |
| 3.3 |
1.1 |
0.65 |
| 4.3 |
1.4 |
1.1 |
| 5.0 |
0.8 |
0.65 |
| 5.0 |
1.4, 1.5 |
1.0, 1.1 |
※以上規格以外之尺寸也可製作，請向弊公司聯絡確認。
軸芯
- 特徵
- ・有著與切割刀輪相同材質的特性，超強的迴轉摩擦性來達成長壽命，油式切割也適用。
- ・建議於切割刀輪更換時軸芯一同更換。
- 規格表單位(mm)
-
| 外徑 (φD) |
長度 (L) |
| 0.8 |
4.0, 5.0, 6.0 |
| 1.1 |
4.0, 5.0, 6.0 |
| 1.4 |
4.0, 5.0, 6.0 |
| 1.5 |
4.0, 5.0, 6.0 |
※以上規格以外之尺寸也可製作，請向弊公司聯絡確認。
※製品規格式樣有變動時不會有事前告知的動作。請見諒。

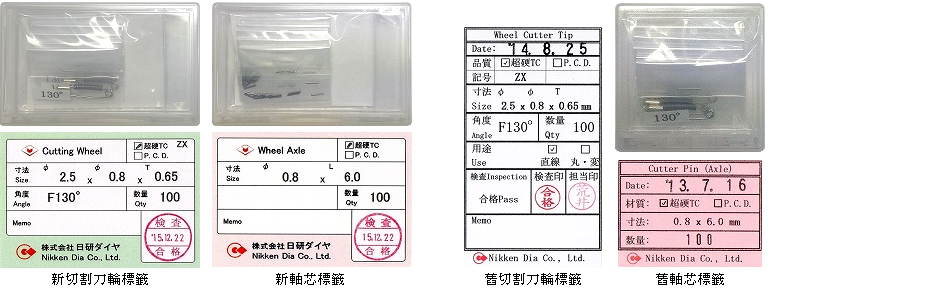

關於產品包裝盒
弊公司的盒裝標籤已改成以下樣式。別種樣式的盒裝，商品弊公司完全沒有販售，購買前請詳細確認。
